データシート

いいえ。	メインパラメータ
1	型番	ETWNC-31
2	チューブ材質	銅
3	通貨	16A, 20A
4	長さ	7インチまたは必要に応じて
5	温度範囲	20～80度

product-1-1

file0002

説明

ロッドタイプのサーモスタットは、加熱制御と過熱保護のために電気温水器に使用されます。金属管の2つの異なる膨張係数を介して、タンク内のロッド誘導水の温度が上昇または下降して膨張または収縮を生成し、スイッチのグループをオフにして温度制御を実現し、バイメタルディスクのジャンプフリップを通じて別のスイッチのグループをオフにして過熱保護を実現します。

電気温水器用ロッド型サーモスタットは、工場出荷前に工場出荷時の温度、つまりサーモスタットの最高使用温度（例: 80℃）に設定する必要があります。サーモスタットの工場出荷時の温度設定方法は、温度感知銅管「10」を必要なノブで示される温度（最高使用温度の設定値に相当）に置き、温度調節ナット「2」をスイッチがオフになるまで回転させて調整し、その後、規定に従ってノブ「1」を取り付けることです。{2}}必要なノブは位置を示します。ノブ 1 の内側の柾目は、角度方向に最も近い温度調節ナット 2 の外側の柾目と一致します。このようにして、所望のノブ指示位置の最大動作温度が設定される。

product-914-1000

電気温水器用ロッドタイプサーモスタットは、2つの異なる金属合金で作られています（異なる温度点に応じて合金と組成が異なります）。熱膨張の原理によれば、同じ温度では、2 つの金属板は異なる力によって変形します。はみ出したり、引っ込んだり。そしてシリンダーのレバーを使ってスイッチを操作します。

電気温水器のシームレスな温度制御を提供し、最適なパフォーマンスとユーザーの安全を確保します。

最大 3kW までの単相負荷を直接制御する市販製品での使用や、より高い負荷または三相アプリケーション用のコンタクタの動作に最適です。

実際に調整した温度は、静止金属板と誘導金属板の間の距離であり、温度が上昇すると、可動金属板に変位が発生し、2つの金属板が離れ、電源が切断され、温度が低下し、可動金属板がリセットされ、電気温水器が加熱され続けます。

電気温水器用ロッド型サーモスタットは、温度感知ロッドアセンブリと、突然変異メカニズムは温度感知ロッドアセンブリに接続されており、突然変異メカニズムは回路をオフにするために使用されます。温度検出伝達アセンブリは、感温ロッドアセンブリ上に配置され、温度検出伝達アセンブリは、感温ロッドアセンブリの温度データを検出し、伝達するために使用される。

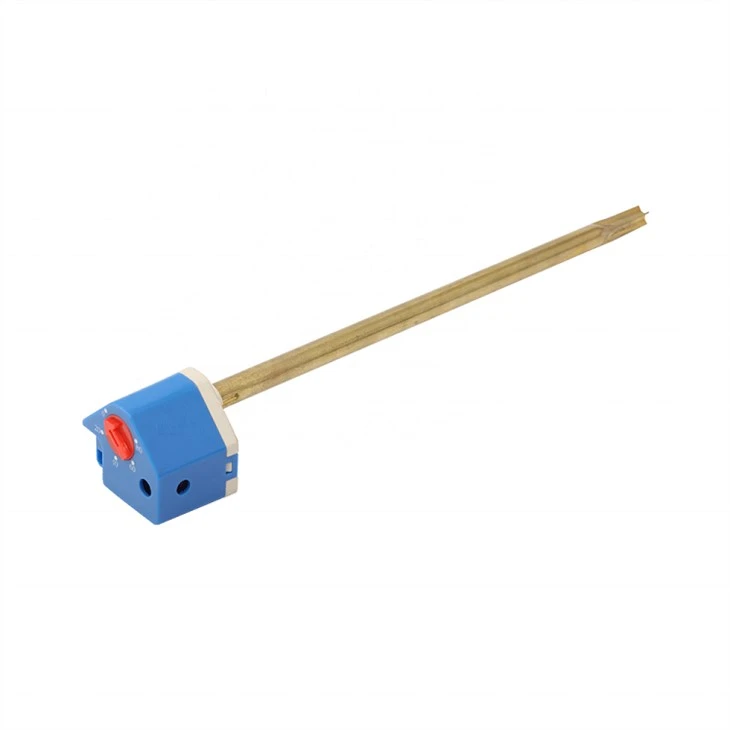

ETWNC-31 給湯器用単極サーモスタットは 16A および 250V の電力を持ち、長さ: 7 インチ、動作範囲: 30-75 度 ±5 度、オンとオフの差: 5-10 度、電気的寿命: 100,000 サイクル、品質レベルはヨーロッパ標準で、保証期間は 1 年以上で、ISO9001.CE 認証を取得しています。 IEC60730。

シングルセーフティシャワーサーモスタットで、電気温水器などに広く使用されています。

給湯器用単極サーモスタットは人体に害はありません。

交換ガイド

これは、浸漬ヒーターのサーモスタットと発熱体の交換を検討している人を対象とした浸漬ヒーターのサーモスタット交換ガイドです。

私はプロの配管工および暖房エンジニアです。定期的にボイラーの修理やこのような仕事に呼ばれます。

マルチメーターを入手する

まず、マルチメーターを使用して浸漬ヒーターのサーモスタットをテストしたところ、正しい読み取り値が得られていないことがわかりました。

file0003

マルチメーター

次のステップは、すべてのヒューズが設置されている主消費者ユニットの電源を分離することでした。

浸漬ヒーターサーモスタットが接続されている電気回路またはヒューズを隔離することが最善です。必要がなければ冷凍庫の電源を切りたくないので、すべての電気を切らないことが最善です。

浸漬ヒーターサーモスタットのみが接続された独自の電気回路を備えている場合があります。または、すべてのプラグソケットが接続されているリング主回路に接続することもできます。場合によっては、光回路に接続されることもあります。

ラベルが貼られていない場合は、ヒューズを一度に 1 つずつオフにしてください。どの回路に浸漬ヒーターのサーモスタットが接続されているかを見つけるまで、試し続ける必要があります。

シリンダーの水を抜く

次のステップは、銅製の熱湯シリンダーを排水することです。温水シリンダーに供給する水タンクに供給するパイプにある遮断弁または止水栓を見つける必要があります。シリンダーの上にあることもありますが、供給タンクのあるロフトにある可能性もあります。

見つからない場合は、敷地内のすべての水を止める元栓を閉める必要があります。次に、すべてのホットタップを開いて、ヘッダータンクから水を排出します。

file0004

ドレンオフバルブ

次に、ドレンオフバルブを見つける必要があります。これは、温水シリンダーの底にあるパイプに接続された小さな真鍮のバルブです。これを見つけたら、ホースを接続し、ホースを屋外の排水溝まで動かし、排水できるようにします。調節可能なスパナまたはペンチを使用して、水が出るまで排水バルブの四角ナットを反時計回りに回す必要があります。-

シリンダーを完全に排出するには時間がかかるので、排出している間に別のことをした方がよいでしょう。完全に排水されたら、シリンダーを簡単に振ることができるはずです。空いていることがわかります。

古い浸漬ヒーターサーモスタットを取り外します

まず、浸漬ヒーターサーモスタットからカバーを取り外す必要があります。調整可能なスパナを使用して小さなナットを取り外すことができます。

次に、小さなマイナスドライバーを使用してケーブルを取り外す必要があります。感電から身を守るための VDE 絶縁ドライバーを入手することをお勧めします。

file0005

浸漬ヒータースパナ

実際の発熱体を温水シリンダーから取り外すには、ブロートーチと浸漬ヒーターボックススパナが必要です。通常の浸漬ヒータースパナの使用はお勧めしません。必ずボックススパナタイプを使用してください。新しいものは試していませんが、記念碑361T 浸漬ヒータースパナ、見た目も良くしっかりしています。

シリンダーをより固くし、スパナを回しやすくするために、シリンダー内に水を残しておくことを好む人もいます。ただ、シリンダーを割って作業を開始するだけです。しかし、これを行うと漏れが発生する危険があります。シールワッシャーが破れてしまう可能性があり、漏れた場合に締め直すことができなくなる可能性があります。さらに悪いことに、銅製のシリンダーを引き裂いてしまい、一日が台無しになってしまうこともあります。

ブロートーチを使用して真鍮の発熱体を加熱する必要があります。これは、発熱体がシリンダーに引っかかり、最初にブロートーチを使用してシリンダーを加熱しないとシリンダーが簡単に損傷する可能性があるためです。発熱体の内側の真鍮に炎を数分間当て続けるだけです。すべての真鍮が均一に加熱されるように、動かし続けてください。

file0006
