カスタマイズされた水タンクの発熱体

データシート

説明

タンク加熱用途における浸漬型ヒーターには、直接浸漬型と間接浸漬型の 2 種類があります。直浸型ヒーターは媒体に直接触れるタンク内に設置されています。これは主に、加熱ロッドとの接触が許容され、熱伝達の伝導率がそのまま最適に得られる水の加熱やその他の化学薬品に使用されます。間接浸漬ヒーターはタンク内に設置されていますが、タンク内の媒体が加熱ロッドに直接接触しないようにパイプ状のシールドで囲まれています。これは主に、最適な循環密度を得るために媒体を規定の温度に保つためにタンクをゆっくり加熱する用途で使用されます。

適切な水タンクの発熱体を選択するにはどうすればよいですか?サイズやパワーの確認方法は？

カスタマイズされた水タンクの発熱体の電力を修正したい場合は、次の 3 つの要素を知る必要があります。

1.タンク内の水の体積と重量を知る必要があります。

2.温度差。

3.加熱時間：必要な温度に加熱するのにどのくらいの時間がかかります。

これら 3 つの要素をマスターすれば、水槽の発熱体の電力を計算できます。

電力がわかったら、水タンクに応じて発熱体の寸法を設計する必要があります。

さらに、水タンクの発熱体を設計するときは、設置方法も考慮する必要があります。

横置きと縦置き。

カスタマイズされた浸漬タンクヒーターエレメントは、給湯器の貯蔵タンク内の水を加熱するタイプです。

浸漬給湯器では、すべての水が確実に加熱されるように、タンクの最底部に少なくとも 1 つの発熱体が配置されている必要があります。

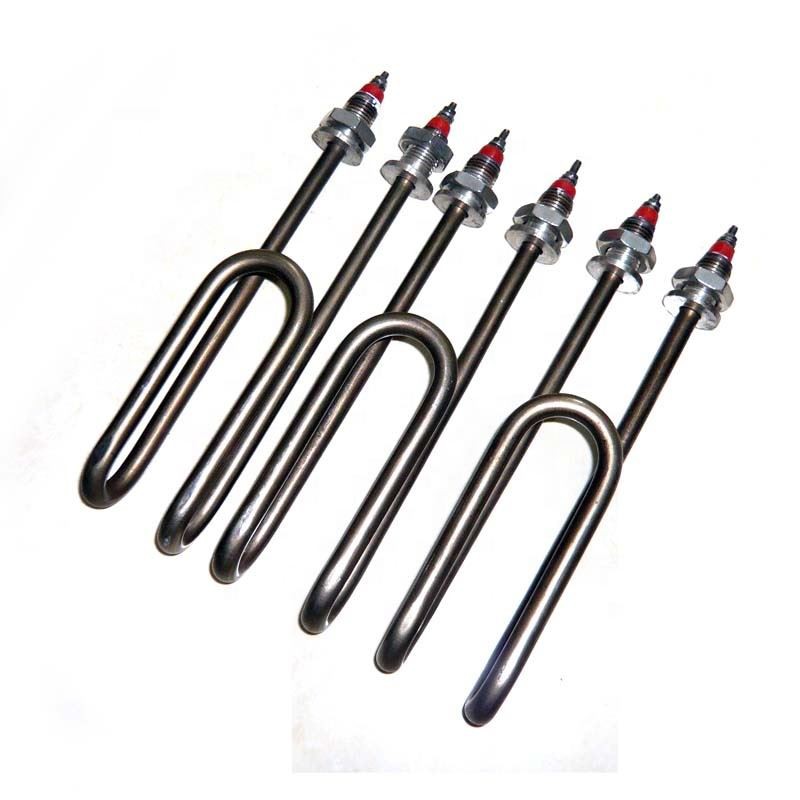

浸漬ヒーターの形状はU字型、ダブルU字型、3U字型などがあります。お客様のご要望や用途に応じて形状を設計します。1本のチューブで曲げられ、チューブの長さは形状によって決まります。

長さが長いほどパワーは大きくなります。

通常の設計では、カスタマイズされた浸漬タンクヒーターエレメントに1〜3kwを使用しますが、水が精製水の場合は4kwを設計できます。

この基準を超えると表面荷重が大きくなり、浸漬タンクエレメントの寿命に影響を与えます。

一般水や精製水を加熱する場合はステンレス304を使用し、弱酸性、弱アルカリ水を加熱する場合はSS316L材を使用します。

カスタマイズされた水タンクの発熱体がフランジタイプの場合、タンク本体に穴を開け、外管の一部を溶接してメスフランジを溶接する必要があります。次に、中空外管内に発熱体を挿入する。最後に、雌フランジを水槽の電熱管上部のフランジにネジで固定します。

したがって、この中空の外側パイプ部分内の液体の体積は非常に小さくなります。水槽の電熱管のフランジより下全体が加熱ゾーンの場合、中空管を通過する部分の熱吸収が遅くなり、表面温度が高くなりすぎて焼損する可能性があります。

したがって、水槽発熱体は外部接続配管と同じ長さのコールドゾーンを確保する必要があります。こうすることで、加熱チューブが焼き切れることはありません。これは多くの人が無視する問題です。

水タンクの発熱体を組み立てるには、液面と組み立て方向にも注意を払う必要があります。

水に触れないエリアがある場合はコールドエリアを設計してください。

したがって、何よりも、タンク給湯器の長寿命を約束するには、適切な電力設計、適切な材料を選択し、低温領域を維持する必要があることがわかります。

製品詳細
